Harvia Xenio CX180-45 ir universāla vadības ierīce, kas paredzēta saderīgām elektriskajām pirts krāsnīm. Atkarībā no barošanas sprieguma un elektriskā pieslēguma tā var vadīt sildītājus ar jaudu no 9 līdz 29 kW.

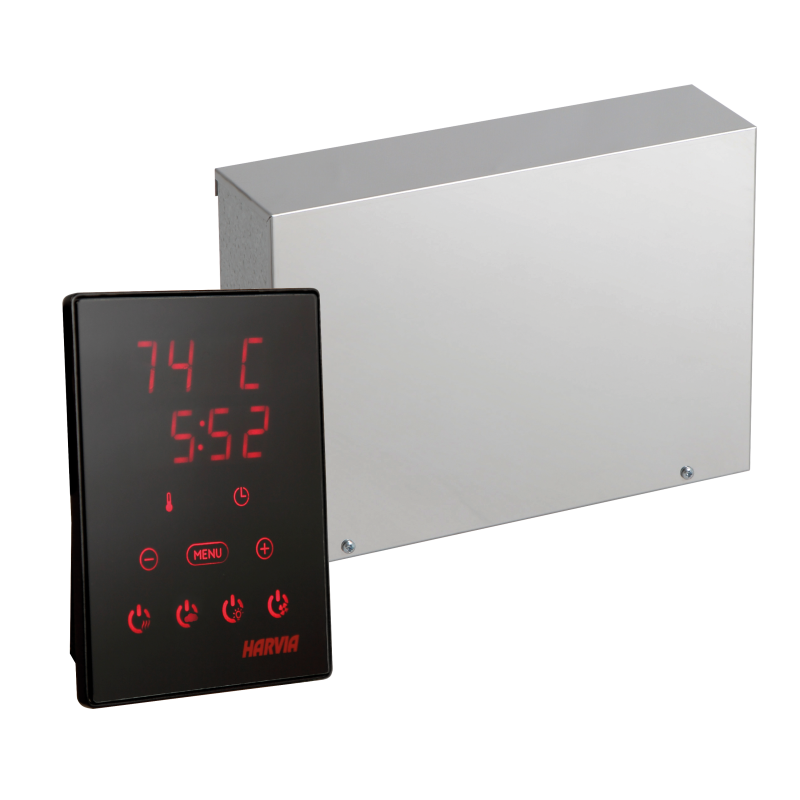

Atsevišķais digitālais Xenio skārienekrāna vadības panelis ļauj lietotājam regulēt pirts temperatūru un darbības laiku, kā arī ieslēgt vai izslēgt apgaismojumu un ventilāciju. Displejā skaidri tiek parādīta galvenā darbības informācija un norādīts, kad ir sasniegta iestatītā pirts temperatūra.

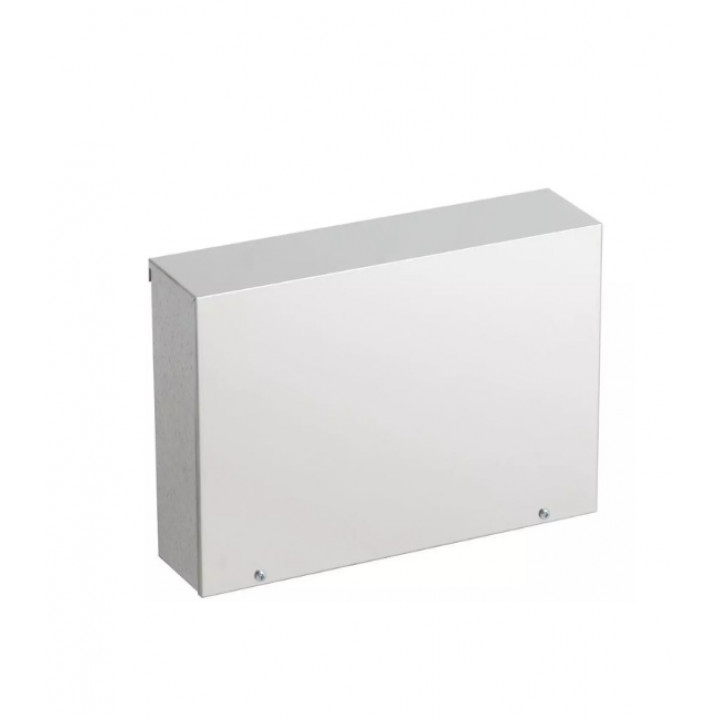

Kompakto vadības paneli var uzstādīt pirts telpā vai ārpus tās saskaņā ar ražotāja uzstādīšanas instrukcijām. Strāvas bloks jāuzstāda pirts telpas ārpusē sausā vietā.
CX180-45 atbalsta attālinātu darbību, izmantojot saderīgu papildu aprīkojumu, piemēram, MyHarvia WiFi piederumu vai bezsprieguma tālvadības ieslēgšanas/izslēgšanas slēdzi. Attālinātai darbībai ir nepieciešams saderīgs drošības risinājums, piemēram, durvju sensors vai sildītāja drošības ierīce, ja vien ražotājs nav apstiprinājis pievienoto sildītāju attālinātai darbībai bez papildu drošības ierīces. Piederumi tiek pārdoti atsevišķi.
Iebūvētā kļūmju diagnostika palīdz identificēt iespējamus sistēmas darbības traucējumus.
Ar 380–415 V 3N~ pieslēgumu CX180-45 var vadīt sildītāju ar jaudu līdz 27–29 kW bez papildu jaudas pagarinātāja . Papildu Harvia LTY180-45 jaudas pagarinātāja ir nepieciešama tikai tad, ja nepieciešama papildu slodzes jauda.
Maksimālā sildītāja jauda, pieslēdzoties elektriskajam savienojumam:
- 220–240 V 1N~: līdz 9 kW;
- 200–240 V 2~: līdz 9–10,8 kW ar vienu ķēdi;
- 200–240 V 2~: līdz 18–21,6 kW ar divām ķēdēm un simetriskām slodzēm;
- 200–240 V 3~: līdz 15–18 kW;
- 380–415 V 3N~: līdz 27–29 kW.
Maksimāli pieļaujamā sildītāja jauda ir atkarīga no barošanas sprieguma, elektroinstalācijas un pieslēguma konfigurācijas. Atbilstošo pieslēguma metodi nosaka kvalificēts elektriķis saskaņā ar sildītāja un vadības bloka uzstādīšanas instrukcijām.
Vadāmās funkcijas:
- saunas temperatūra;
- sildītāja darbības laiks;
- apgaismojums ieslēgts/izslēgts;
- ventilācijas ventilatora ieslēgšana/izslēgšana;
- saderīgas tālvadības un drošības funkcijas.
Komplektā ietilpst:
- Xenio digitālais vadības panelis;
- barošanas bloks;
- vadības paneļa rāmis;
- 5 m vadības paneļa datu kabelis;
- Temperatūras sensors ar 4 m garu savienojuma kabeli.
Tehniskā informācija:
- Ražotājs: Harvia;
- Modelis: Xenio CX180;
- Produkta kods: CX180-45;
- Atbalstītā sildītāja jauda: 9–29 kW atkarībā no elektriskā pieslēguma;
- temperatūras regulēšanas diapazons: 40–110 °C;
- Aizsardzības klase: IPX3;
- Maksimālā pieslēgtā apgaismojuma jauda: 100 W;
- Frekvence: 50/60 Hz;
- Vadības paneļa izmēri: 110 × 85 × 24 mm;
- Barošanas bloka izmēri: 270 × 365 × 75 mm;
- Minimālā barošanas blokam nepieciešamā vieta: 400 × 400 mm;
- Vadības paneļa datu kabeļa garums: 5 m;
- Krāsa: melna;
- Sertifikāti: CE, EAC.
Uzstādīšanu un elektrisko pieslēgumu veikšanu drīkst veikt tikai kvalificēts elektriķis saskaņā ar ražotāja norādījumiem.
